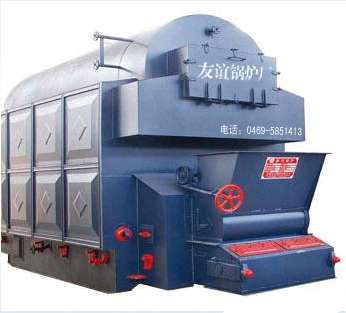

DZL型鍋爐是一種改進型，臥式水火管混合鍋爐。采用先進的凸形管板，螺紋煙管翼形煙道的新型結構，同時采用了回水引射裝置和回水合理分配等技術措施具有先進的技術水平。

1、通過將側集箱上的部分上升管拉向爐膛，然后引入鍋筒側下方并輔以鍋筒底部隔熱整澆成型組成爐頂受熱面，以新穎的爐膛結構成功解決了鍋筒底部直接受高溫火焰輻射，易產生“鼓包”的缺陷。

2、兩翼煙道的設置，使煙氣順利地由后進入煙箱，降低了高溫區管板的煙溫，防止管板裂紋和爆管的發生。

3、鍋筒內采用單回程螺紋煙管，強化了傳熱效果，避免了原結構中兩回程煙氣流動所造成的溫差而產生的溫差應力。同時也利用螺紋煙管內煙氣自清掃能力，避免了煙管內積灰。

4、拱形設計采用爐拱***新科研成果，后拱低而長，出口段為反傾斜，前拱傾角45度與后拱相適應，形成明顯“α”火陷，解決了劣質煤的燃燒，煤種的適應性強。

因此該鍋爐具有以下特點：

1、在滿足水質的要求下，確保安全可靠運行。

2、結構緊湊，占地面積小。

3、易著火、升溫快、燒燒充分，對煤種適應性廣、消煙除塵好、熱率高、出力足。

4、機械化燃燒，安裝維修筒便。
